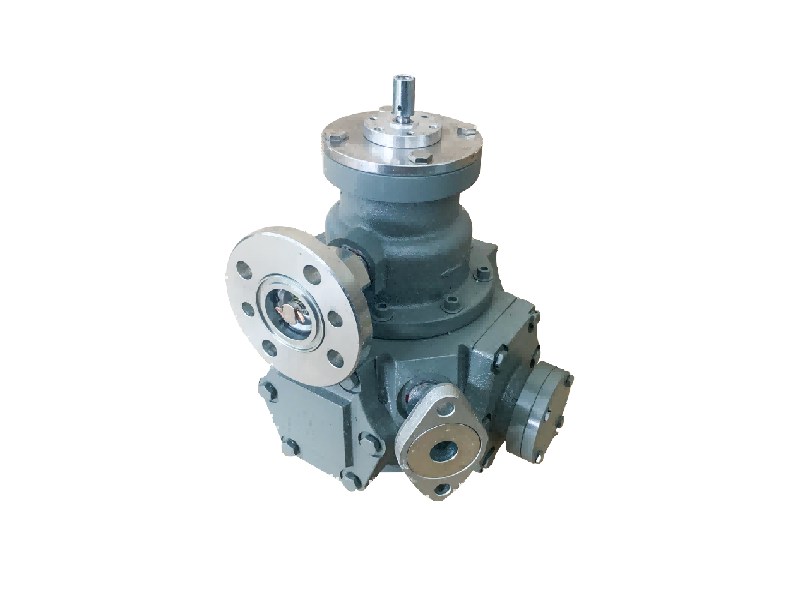

Какъв е структурният принцип и регулиране на нивото на LPGFM1, измервател на потока на пропан -бутан?
1. КОРОН СТРУКТУРА И УЧАСТИЕН МЕХАНИЗЪМ
Ядрото наLPGFM1 Flowmeterе затворена цилиндрична обвивка. Черупката е инсталирана вътре в свободно въртене около централната ос на цилиндричния барабан, барабанът от радиалното острие, разделен на три или четири независими газова камера (или „кофа“). Всяка камера има прави отвори за прорез във вътрешната стена (близо до централната ос) и във външната стена (близо до корпуса): Вътрешният отвор служи като вход към дозиращата камера на камерата, а външният отвор служи като изход на камерата. Корпусът на LPGFM1 се пълни с около половината от обема вода или масло с ниска вискозитет като уплътняваща течност, така че долната половина на ротора да бъде потопена в течността. Този метод на течно уплътняване е ключовата характеристика на поточния размер, който замества механичното уплътняване на традиционния обемния поток и постига уникална работа без течове.
2. Принципът на работния процес и измерване
Газът от входа на потока в работния поток е следният:
Надумен етап: Газът първо в тока в определено положение на газовата камера (като камера). По това време камерата на вътрешния вход, току -що изложена на течната повърхност, и входът, свързан с газа, започна да запълва камерата. В същото време друга камера (например камера Б) се пълни с газ и неговите вътрешни и външни отвори се запечатват от течната повърхност, образувайки затворено пространство „кофа“ - дозиращата камера. Трета камера (например, камера С) има своя външен изход, изложен на течната повърхност и започва да изпуска газ към изхода на метъра.
Задвижване и въртене: Докато газът продължава да запълва камерата, въртящият се цилиндър се подлага на небалансирана сила, задвижвана от налягането в входа и започва да се върти обратно на часовниковата стрелка около централната му ос (посоката на въртене зависи от дизайна и се показва обратно на часовниковата стрелка в илюстрацията).
В същото време камерата А се върти до първоначалното положение на камерата B, а неговите вътрешни и външни отвори са запечатани от течната повърхност, образувайки нова дозираща камера. По този начин всяка камера претърпява цикъла: инфлация → Формиране на запечатана камера → Изпускане → Нулиране чрез потапяне.
Основа на обемното измерване: Ключовият момент е, че за всяка революция на барабана, обем на газ, равен на „брой камери × Обем на отделните камери“ преминава през електромера. Например, в случай на ротор с четири камери, една революция изхвърля четири пъти по-голяма от обема на камерите. Броят на завъртанията на цилиндъра се предава на външния индикатор за броене (например механичен брояч или електронен сензор) през механизма за предавка, който може точно да добави общия обем на газ, преминаващ през поточния двигател.
3. Технически характеристики и обхват на приложението
LPG FlowmeterПо силата на своя принцип на течно уплътняване, уникален клас не-лигавичен обемния поток. Характеристиките на грешките му (като линейност, повторяемост) и други разчитат на механично уплътняване на обемния поток (като пояс на колан, мембрана) имат значителна разлика, обикновено с отлична точност, точност на измерване до ниво до 0,2 до 0,5 ниво. Принципът на експлоатация обаче носи и специфични ограничения:
Ограничения на обхвата на потока: За да се гарантира, че течността може да бъде ефективно запечатана в газовата камера и газът може да бъде изхвърлен безпроблемно, без да се причини насилствени колебания в нивото на течност или течността, въртящата се скорост на въртящия се цилиндър не може да бъде твърде бърза. Това директно ограничава максималния измерим дебит. Следователно, LPGFM1 измервателите на потока са подходящи главно за точно измерване на малки поточни газове, често използвани в лаборатории, стандартно калибриране на метър, малък мониторинг на потока на специални процеси и други сценарии.
Изисквания за съвместимост на газа: Газът, който трябва да бъде измерен, не трябва да се разтваря в уплътняващата течност вътре в проточ, нито може да има някаква химическа реакция или взаимодействие с уплътняващата течност. Неспазването на това може да доведе до грешки в измерването (например показания за малък обем поради разтваряне на газ), промени в естеството на течността или дори увреждане на измервателния уред. Изборът на подходяща уплътняваща течност (вода, масло или друга инертна течност) е от съществено значение за точното измерване на определен газ.
Други съображения: Гвореберът трябва да бъде монтиран хоризонтално и нивото на течността трябва да се поддържа при определената маркировка, когато се използва. Промените в температурата на околната среда могат да доведат до промени в обема на уплътняващата течност и да изискват внимание или компенсация. Макар и високо точни, те обикновено са сравнително големи по размер и тегло и изискват редовно поддържане на нивото и чистотата на течността.
В обобщение, прохождащите профили, с високата си точност, без изтичане и интуитивен принцип, заемат важна позиция в областта на общия обем на измерване на малки дебити, но трябва стриктно да следват техните приложими диапазони на потока и изисквания за съвместимост с течност, за да се залеят.
