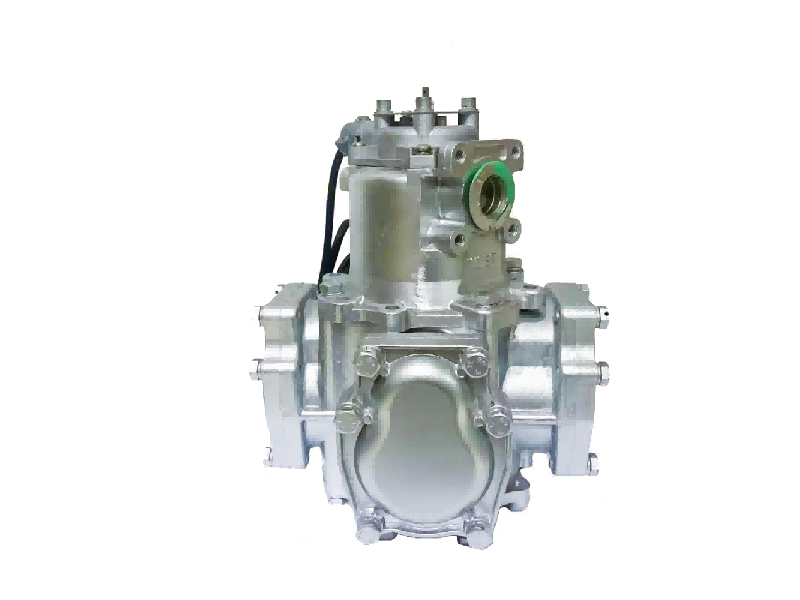

Използването наПоточни измервателни уредиСпестява ни много проблеми, но за да инсталирате правилно измервател на потока, трябва да се отбележат следните точки:
Location selection must prioritize avoidance of mechanical vibration sources and electromagnetic interference zones—hydraulic damping mounts (specified in ISO 10816-3) are mandatory where pipeline vibration exceeds 0.1mm amplitude, and 0.8mm Mu-metal shielding is required within 1.5m of 380V motors (a documented pump plant incident showed 12% monthly deviation in electromagnetic meters without екраниране). Течните тръбопроводи се нуждаят от минимум 3 ° нагоре наклон (52,4 мм издигане на метър), потвърдени с нива на прецизна нива на 0,02 мм/М, с вентилати на Spirax SARCO ARV20 (≥5L/мин. Капацитет), инсталирани на пикове на U-Bend-пречиствателна станция на водата има 37 часа електромагнитна недостатъчност на измервателните измервателни уреди, поради изпаряване на изпарението от неравномерно наклона. Подравняването на посоката на потока трябва да се поддържа в рамките на ≤2 ° грешка (проверка на лазерно подравняване); Обратна инсталация на вихрови измервателни уреди постоянно уврежда баровете на Шедър.
Правните дължини на тръбата се категоризират по източник на смущения: ≥10 диаметри на тръбата нагоре по течението на 90 ° лакти (например 1,0 m за тръба DN100), диаметър ≥20 нагоре по течението на помпите/клапаните. Кладьорът на потока Rosemount 1495 Tube Bundle може да намали изискванията на правия до 5 диаметра, където пространството е ограничено (V-Cone метър за рафинерия е регистрирал -8% систематична грешка от неадекватни прави тръби). Работата с пълна тръба се използва за уверение, че чрез двойни механизми: сензори, фиксирани под 30 ° ориентация нагоре в хоризонтални тръби (оптимален ъгъл на изтичане на мехурчета), и изходни клапани за обратно налягане, поддържащи> 1,25 × налягане на течността (> 31KPa за 70 ° C гореща вода системи). Филтри от неръждаема стомана от четиридесет мрежи (улавяне на ≥380 μm частици, автоматично закрепване при ΔP> 0,5bar) трябва да бъдат инсталирани 5 диамета на тръбата нагоре по течението-турбинната метър за рафиниране на захар, иззети, когато захарозните кристали заглушават лагерите му без филтрация.
Фазовите разделителни устройства са конфигурирани по тип медия: Газовите линии изискват кондензатни саксии (обем ≥5% обем на тръбата) При 1 диаметър на тръбата нагоре по течението, сдвоени с TLV J3x капани, течните линии се нуждаят Дрифта на плътността в метри от кориоли от мокра пара). Тръбопроводното термично разширение се изчислява като ΔL = 12,3 × 10⁻⁶ × L × ΔT (1,23mm/m за 304 SS тръби при ΔT = 100 ° C), като ω-разширителните фуги компенсират ≥1.5ΔL (Witzenmann RBK серия). Фиксираните опори раздалечени разстояние ≤15 м и плъзгащи се опори с PTFE облицовки са от съществено значение (превишаване на превишенията на течовете на хелий от фланец от фланец). Байпасните системи използват влак с тройна клапа (Z41H GATE VALVE + Q41F Ball Valve + J41Y Globe вентил, клас на изтичане ANSI клас VI), допълнен с двойни изолационни клапани за онлайн калибриране на нула (рафинерия, извършена от 82 000 долара загуба на поддръжка от байпас дефицит). Крайната проверка налага три не-отчитащи се протоколи: ултразвуково отстраняване на преобразувател по време на заваряване (80 ° C температурна граница), специални заземяващи пръти за електромагнитни измервателни уреди (1,5 м меден електрод, съпротивление <4Ω) и тест за изтичане на хелий при 1,5 × работно налягане (<1 × 10⁻⁶ mbar · l/s изтичане на скорост на изтичане на меден електрод-3 мф.
Не е лесно, нали? Обаче, след като сме отбелязали тези точки,Поточни измервателни уредиможе да се използва по -добре.
